智能开关选购必备常识:单火开关与双火开关,你知道多少?

文章来源:智能开关

2021-10-22

0



  说起机械开关,大家都不陌生,作为最简单的开关电路,早在学生时代的课堂上,我们就曾经学习过。那么,换成“智能开关”呢?

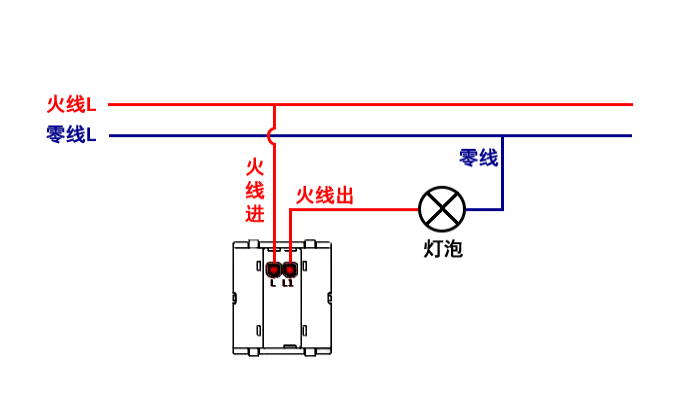

  传统单开单控开关线路图


  科技发展日新月异,智能家居已经走进生活,很多家庭都开始购买和安装智能开关,逐步取代传统机械开关。在这个过程中“零火开关”、“单火开关”两种不同的技术解决方案浮出水面。


  今天,小编就和大家聊聊“零火”、“单火”接线方式的差异,帮助大家在升级智能开关时,少走弯路。


  关于智能开关


  传统的机械开关,采用如铜合金材料的弹片和银合金触点,通过手工操作跷板结构或摆杆结构实现机械式结合与断开,达到开灯或关灯的目的。


  机械开关工作示意图


  智能开关和传统机械开关相比,最大的不同在于使用电子电路进行开和关替代了使用机械式结合与断开进行开和关。


  其核心组成部分为供电模块、无线模块和继电器,无线模块接收遥控器、手机APP、智能音箱等发出的指令,并将控制指令传输给继电器,执行开和关的操作。

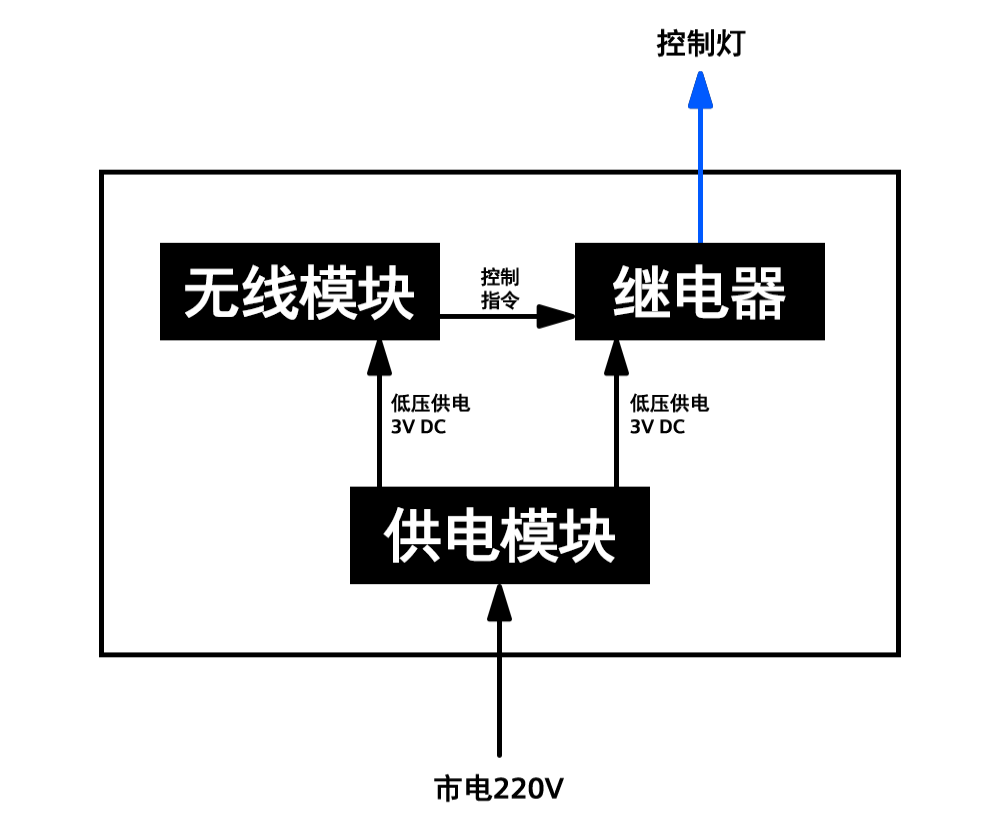

  智能开关原理示意图


  智能开关显著提升了家居控制的便利性,也有利于更高效、节能地使用电器,因而受到了消费者的欢迎和认可,迅速在家装中得到普及。


  但是,智能开关必须始终带电工作,以保障随时接收控制指令。因此,在接线方式上,与传统机械开关有本质差异,这也是出现 “零火”、“单火”接线模式讨论的起因。

  智能开关“零火”(三线制)接线模式


  正如本文开篇小编介绍的那样,机械开关的接线非常简单,只有两根线,一根火线,一根负载线。

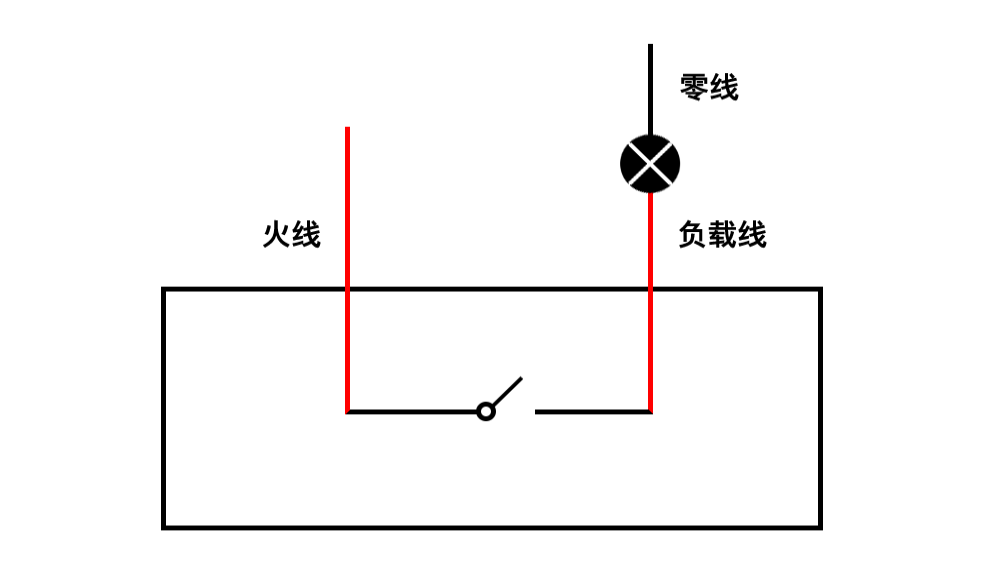

  机械开关两线制接线示意图


  那么问题来了,如果用智能开关替换机械开关,在开关上仅有火线,没有零线,如何供电呢?


  智能开关“零火”(三线制)接线模式应运而生

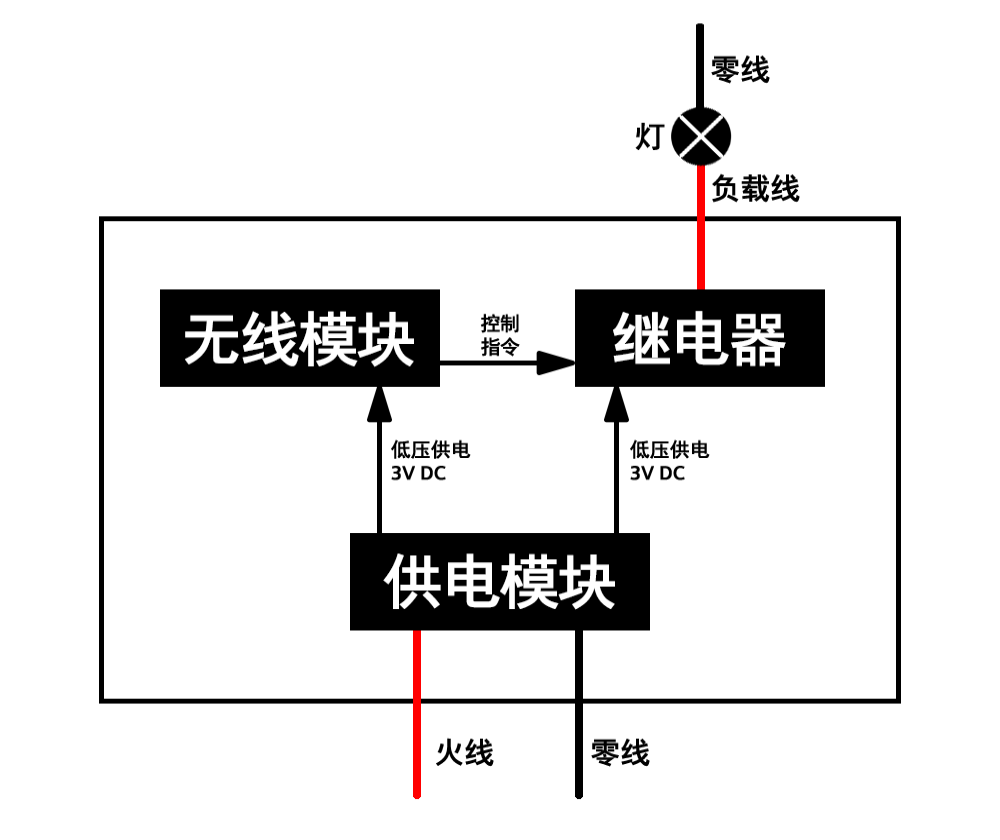

  零火开关接线示意图


  “零火版”接线模式智能开关,需要额外增加一根零线为智能开关的供电模块送电,以保障供电模块随时可以给无线模块供电,以便接收信号。


  看似问题得到了解决,但是这种智能开关布线的缺点也非常显著:


  安装时要求开关底座预留1根火线和1根零线。这对新装修住宅问题不大,但是在旧房翻新改造、以智能开关替换普通开关时,就会面对缺少零线的尴尬,一般这样的场景,大面积重新布线也不现实。


  智能开关“单火”(两线制)接线模式


  如何使用机械开关原有的火线和负载线给智能开关进行供电,成为智能开关制造商争相努力的方向,由此导致“单火版“智能开关的面世。


  单火开关接线示意图


  单火开关,顾名思义,在输入侧只有一根火线,输出侧为负载控制线与灯具连接,零线接在灯具的另外一侧。为了形成一个完整的供电回路,给智能开关的电流从火线进,通过负载控制线,经过灯具负载,从零线出。


  为保证智能开关随时待机接收信号,即使在关灯时,也需要有电流从用电负载流过。这就导致灯具关闭时也会有电流流过,对于一些原本功率不高的灯具,当有小电流经过时,可能发生微亮或闪烁。


  由于市场上的灯具千差万别,智能开关制造商需要精心通过软硬件设计的优化来实现最大范围的灯具兼容性,并经过大量的测试以发现并排除问题。


  经过不断的摸索与钻研,西门子家居电气即将推出全新一代的单火开关,最大范围实现灯具负载的兼容,提升了稳定性和安全性。


  单火开关可以简单地原位替换机械开关,大大降低施工难度和成本,因此深受欢迎。


  由于技术方案日渐成熟,做出一款可以工作的智能单火开关并非难事,但要大范围实现优秀的灯具兼容性,最大限度地保障消费者的权益,需要有大量的研发投入及经验积累。消费者在选购时需认准知名品牌,以获得可靠的质量及售后保障。


  最后总结一下小编的观点:


  零火开关可靠性好,但是布线要求高,只适合有机会按施工要求布线的新房;


  单火开关安装不需要改线,兼容性好,新房旧房都可以安装,适用场景更广泛;


  单火开关需要大量的研发投入及经验积累来保障优秀的灯具兼容性,要选用有技术沉淀和售后保障的知名品牌产品,以保障产品质量和售后服务。
